Accès au référentiel français de l'information géographique via IGNHiérarchie de section : Exercice référence n°1 > Solutions détailléesSolutions détaillées
Question 1
Ecrire « IGN » dans le moteur de recherche Google.
Cliquer sur le lien IGN.FR - Portail
Vous accédez ainsi au portail Internet de l'IGN.
Cliquer ensuite sur l'onglet « Espace Professionnel »
Vous accédez ainsi au portail d'information sur les données IGN à destination des professionnels, dont l'adresse est : http://professionnels.ign.fr/index.do
Avant d'accéder à l'espace de Téléchargement vous devez identifier le caractère de votre mission.
Il est dit dans l'énoncé que c'est votre bureau d'étude qui acquiert les données géographiques nécessaires, et non le Conseil Régional; votre mission ne s'inscrit donc pas dans le cadre d'un service public, ni dans celui de la Recherche ou l'Enseignement, mais dans un autre cadre (privé).
Dans le cadre « téléchargement des données IGN », vous devez donc cliquer sur le lien « Données utilisées à d'autres fins que celles mentionnées ci-dessus ».
Vous accédez à la page suivante.
Il vous faut maintenant vos identifier avec vos codes utilisateurs :
Identifiant : UVED
Mot de passe : motdepasse
Vous devriez procéder vous-même à votre inscription afin de recevoir ces codes. Ici les codes sont fournis pour gagner du temps car il faut compter 48 heures avant de les obtenir (par courrier électronique).
Après avoir saisi vos codes vous accédez à la page de téléchargement des données IGN (non service public) : https://professionnels.ign.fr/23/telechargements/pour-toute-autre-utilisation.htm
Noter que le nom de l'utilisateur apparaît alors dans le bandeau gauche (espace grisé). Si vous ne quittez pas le site, vous resterez alors connecté sous ce nom.
Ils doivent être:
A une distance minimale des zones urbanisées
A une distance maximale des réseaux routiers
A une distance maximale des lignes à très haute tension (T>225 kV)
Sur des surface dont la pente ne dépasse pas un certain seuil
Sur des terrains non meubles
A une distance minimale des zones protégées (ZNIEFF, ZICO, Natura 2000,...)
Recherche dans une région (région Languedoc-Roussillon)
Logiciel SIG utilisé : ArcGIS
Projection utilisée : celle en vigueur
Budget : 10 000 €
utilisateur « UVED », mot de passe « motdepasse »
Question 2
Votre territoire est une région, l'emprise de vos données sera donc régionale, l'échelle des données requises sera donc moyenne, c'est-à-dire du 1:100 000 au 1:250 000.
Les fonctionnalités utilisées SIG mobilisées seront essentiellement des requêtes : pour y répondre au mieux, les données utilisées devront être, lorsque ce sera possible, de type vectoriel/vecteur.
Pour répondre au critère 1, la thématique requise est celle des zones urbanisées.
Pour répondre au critère 2, la thématique requise est celle des tronçons routiers.
Pour répondre au critère 3, la thématique requise est celle des lignes à très haute tension contenant un attribut « Tension ».
Pour répondre au critère 4 , la thématique requise est celle de l'altimétrie.
Pour répondre au critère 5 , la thématique requise est celle des zones protégées.
Pour accéder aux informations sur les données IGN, cliquez sur le lien « Espace Professionnel » de la page d'accueil du portail IGN.
Critère 1
Cliquer sur le lien « Découvrir la gamme IGN en ligne »
Vous accédez à la page suivante.
Cliquer sur le lien « La gamme des données »
Vous pouvez aussi accéder à la gamme des données :
Avec le lien « Données » situé dans le bandeau gauche
Avec le lien « Données » du menu « Gamme IGN » situé dans le bandeau supérieur
Vous accédez à la page suivante.
D'après votre analyse préalable, vous recherchez une base de données vectorielle à moyenne échelle.
Cliquer donc sur le lien « BD CARTO® » du bloc de données « les bases de données à petite et moyenne échelle ».

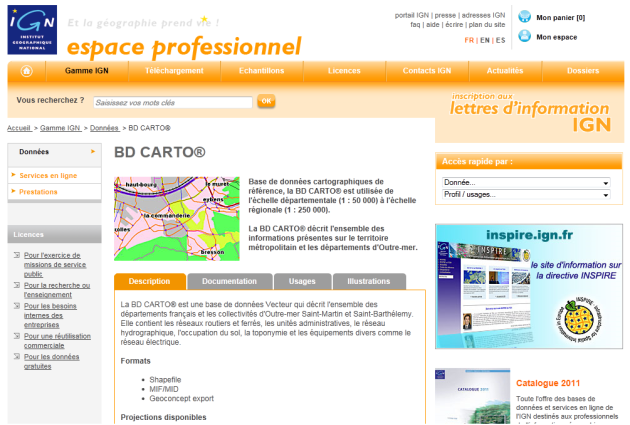

Vous accédez à la page suivante.
Pour connaître le contenu de la BD CARTO®, cliquer sur le lien « Descriptif de contenu » dans le bloc « Documentation» situé en base de la page.

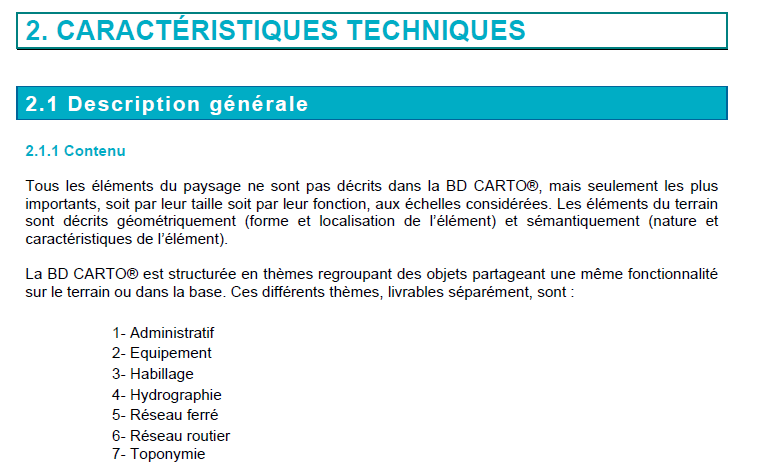

Dans le descriptif technique, vous pouvez lire page 5 la liste des 7 thèmes de la BD CARTO®.
1. Administratif
2. Equipement
3. Habillage
4. Hydrographie
5. Réseau ferré
6. Réseau routier
7. Toponymie
Vous allez alors chercher dans chaque thèmes les classes d'objets que vous recherchez : zones urbanisées, tronçons routiers, lignes à très haute tension contenant un attribut « Tension » et zones protégées.
Pages 42-43, dans le thème « Réseau routier », vous allez trouver la classe d'objets « Tronçon_route » et les informations s'y référant.
Noter qu'il s'agit d'objets de géométrie linéaire.
Critère 2

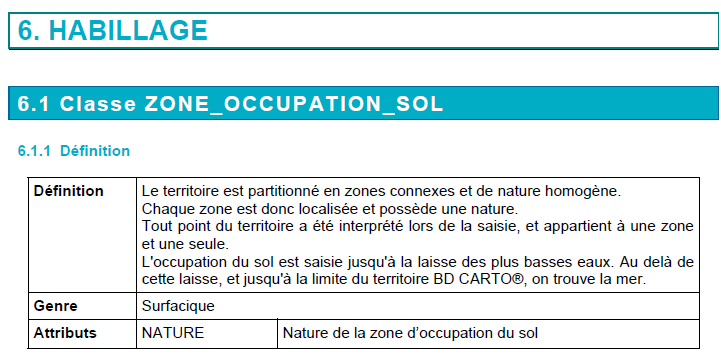

Page 21, dans le thème « Habillage », vous allez trouver la classe d'objets « Zone_occupation_sol » dont l'attribut « Nature » = « Bâti » et les informations s'y référant.
Noter qu'il s'agit d'objets de géométrie surfacique.
Critère 3

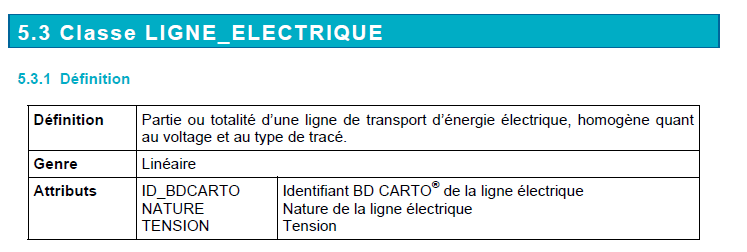

Page 16, dans le thème « Equipement », vous allez trouver la classe d'objets « Ligne_électrique » et les informations s'y référant.
Noter qu'il s'agit d'objets de géométrie linéaire.
Critère 4
Retourner sur la page « Gamme des données » (lien « Données »)

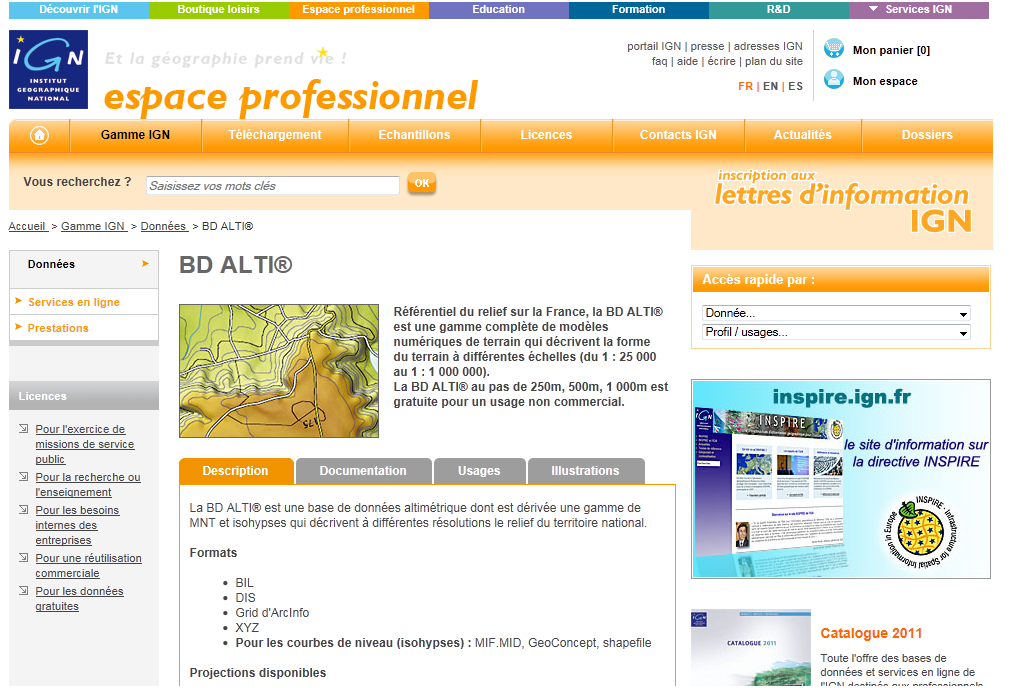

Pour rechercher l'altimétrie, cliquer sur le lien « BD ALTI® » du bloc de données « les données 3D spécifiques ».
Vous accédez à la page suivante.
Lire les caractéristiques techniques :
La BD ALTI est disponible sous forme de Modèles Numériques de Terrain (MNT).
Compte tenu de votre échelle de travail (moyenne), la donnée qui vous convient est un MNT au pas de 50m.
Critère 5 et 6
Les données correspondant aux critères 5 (terrains non meubles) et 6 (à une distance maximale des zones protégées) sont des données thématiques (respectivement géologiques et environnementales) et non des données de référence.
Elles ne se trouvent donc pas parmi les données diffusées sur le site de l'IGN.
Les étapes précédentes vous permettent de remplir le tableau suivant :
n° du critère | intervalle d'échelle | raster/vecteur | nom de la donnée (thème) | classes d'objets utilisés (géométrie) |
1 | 1:100 000 au 1:250 000 | Vecteur | BD CARTO® (thème « Habillage ») | Classe « Zone_occupation_sol » avec attribut «Nature » = « Bâti » (géométrie surfacique) |
2 | 1:100 000 au 1:250 000 | Vecteur | BD CARTO® (thème « Habillage ») | Classe « Tronçon_route » (géométrie linéaire) |
3 | 1:100 000 au 1:250 000 | Vecteur | BD CARTO® (thème « Habillage ») | Classe « Ligne_électrique » avec attribut « tension »>225kV ( géométrie linéaire) |
4 | 1:100 000 au 1:250 000 | Raster | BD ALTI ® | MNT pas de 50m |
5 | 1:100 000 au 1:250 000 | - | Aucun | - |
6 | 1:100 000 au 1:250 000 | - | Aucun | - |
Question 3
L'emprise optimale est la Région Languedoc-Roussillon (si elle est disponible).
Le logiciel SIG utilisé étant ArcGIS, le format requis est ShapeFile (SHP), pour les données vectorielles.
La projection en vigueur, c'est-à-dire légale, est le Lambert 93.
Pour savoir si les données sont disponibles en téléchargement et préciser certains paramètres, aller sur la page d'accès au téléchargement.
Pour vous rendre à l'espace téléchargement, 2 cas possibles:
1. si vous avez déjà saisi vos codes utilisateurs et que vous n'avez pas quitté le site, vous êtes déjà connecté et avez accès directement à l'espace téléchargement.
2. si vous n'avez pas déjà saisi vos codes utilisateurs et que vous avez quitté le site, reportez vous à la question 1 (transparents 19 à 21) pour prendre connaissance de la procédure d'accès à l'espace téléchargement.

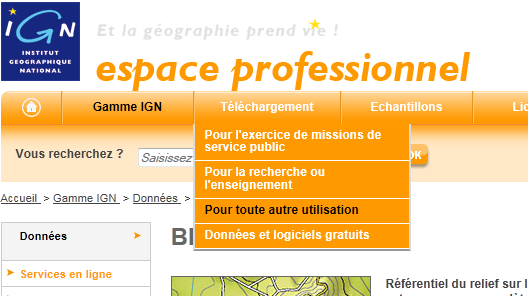

Que vous soyez dans le cas 1 ou le cas 2, il vous faut pour accéder à l'espace téléchargement cliquer sur le lien « Pour toute autre utilisation » du menu « Téléchargement » situé dans le bandeau supérieur horizontal (cf. explication en question 1).
Que vous soyez dans le cas 1 ou le cas 2, vous finissez par accéder à cette page.
Cliquer alors sur la case « Sélectionner des données » pour prendre connaissance des données disponibles en téléchargement.

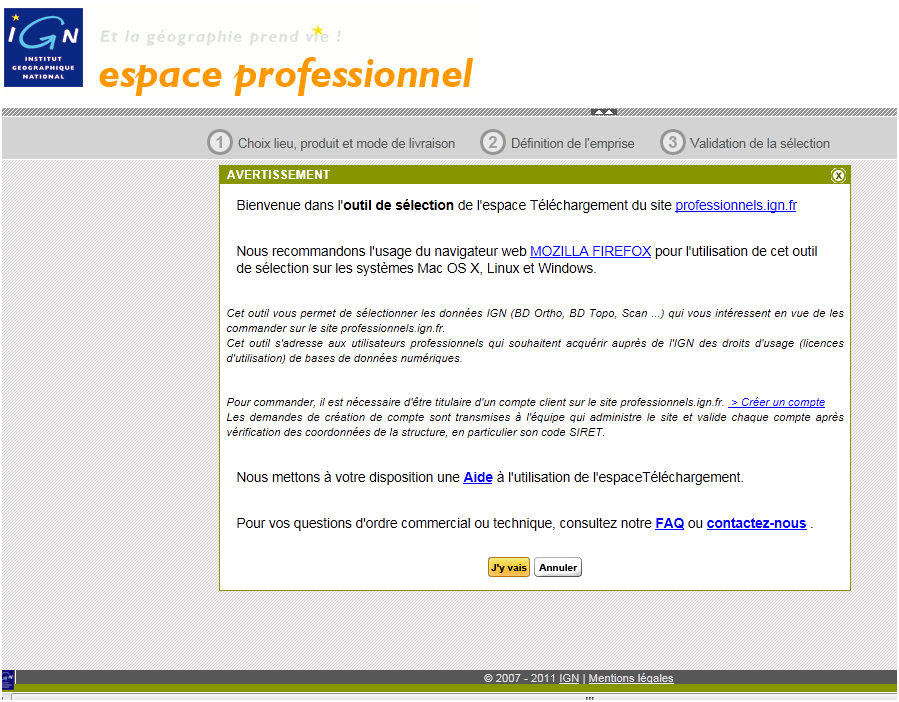

Vous accédez à la page suivante.
Notez l'URL, vous changez alors de site Internet! (vous êtes maintenant sur la Geoportail de l'IGN)
Cliquez sur le lien "J'y vais".
Vous accédez à une nouvelle page.
Vous recherchez un territoire en France Métropolitaine.
Consultez la liste des données disponibles.
BD ALTI®

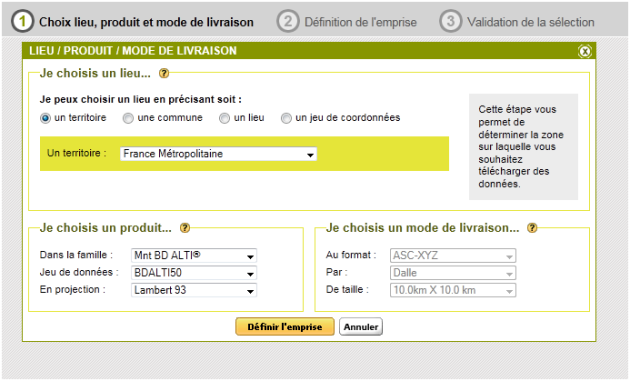

Sélectionner « Mnt BD ALTI® » dans la liste déroulante.Remarquer que le MNT de pas 50m est disponible, que la projection « Lambert 93 » est sélectionnable, et que le format de livraison par défaut est « ASC-XYZ ».
Cliquez sur le bouton
Définir l'emprise.
Vous arriverez sur une nouvelle page.

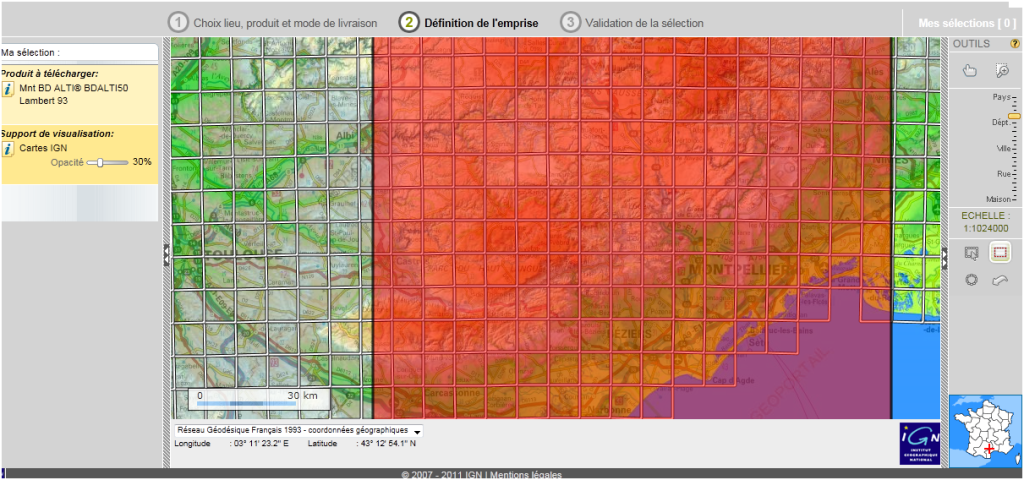

Régler le niveau de zoom au minimum.
Déplacer la vue sur la région « Languedoc-Roussillon ».
Saisir un rectangle couvrant la zone.
Les étapes précédentes vous permettent de remplir le tableau suivant :
nom de la donnée | emprise | format numérique | projection | téléchargement |
BD CARTO® | Région Languedoc-Roussillon | ShapeFile | Lambert 93 | Non |
BD ALTI ® | Rectangle à saisir | ASC-XYZ | Lambert 93 | Oui |
Question 4
Pour connaître les prix des données BD CARTO® et BD ALTI ® MNT 50m, il faut consulter les tarifs disponibles dans les fiches données de la page « Gamme de données » (cf. explication en question 1) du site d'information aux professionnels.

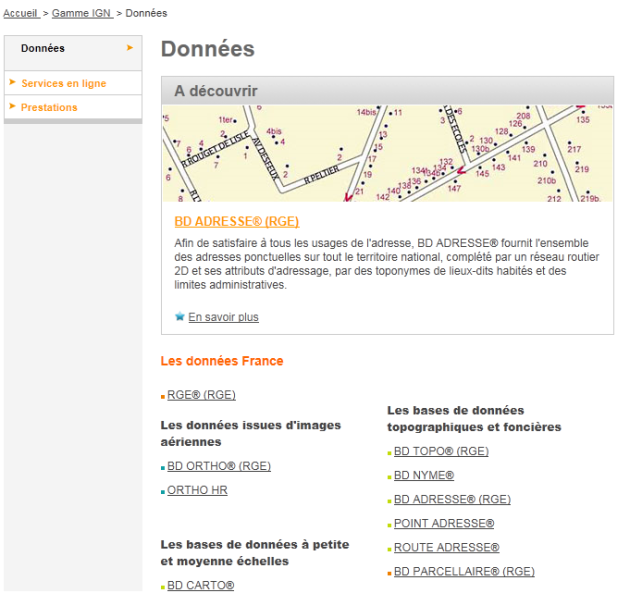

Cliquer sur le lien « BD CARTO ® » pour accéder aux tarifs de la BD Carto.

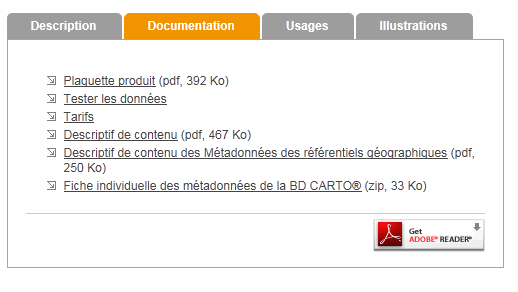

Sur la page dédiée à la BD CARTO®, cliquer sur le lien « tarifs » situé dans le bloc « Documentation».
Vous accédez au catalogue des « tarifs & licences 2011 », que l'on peut consulter en ligne au format PDF.
Un plug-in d'installation Adobe-Reader est disponible si le logiciel n'est pas installé sur votre machine.
Consulter le catalogue.
En page 17 se trouvent les tarifs de la BD CARTO®.
Remarquez que les tarifs par Région se trouvent en pages 55 à 60 : se rendre en page 60.

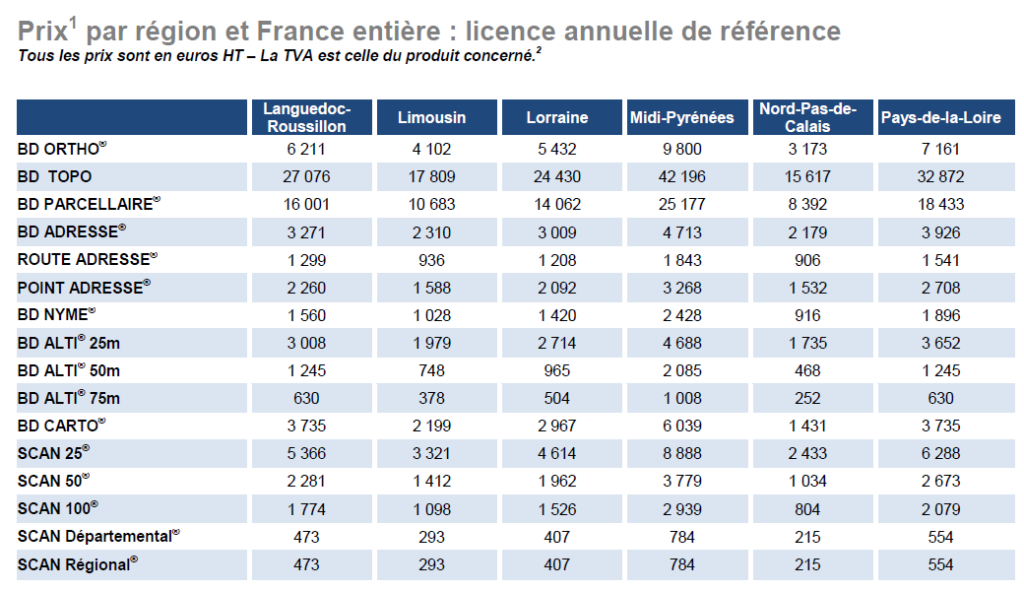

En page 60, consulter les prix de BD CARTO® et BD ALTI® 50m pour la région Languedoc-Roussillon.
BD CARTO® : 3 735 €
BD ALTI® 50m : 1 245 €
Remarquez que les tarifs affichés sont HT (hors taxe).
Le tarif de 3 735 € est valable pour la BD CARTO® « tous thèmes », or vous n'avez besoin que des thèmes « Réseau routier », « Habillage » et « Equipement ».

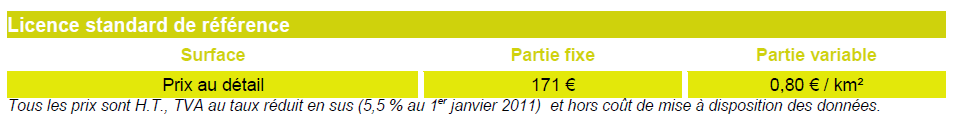

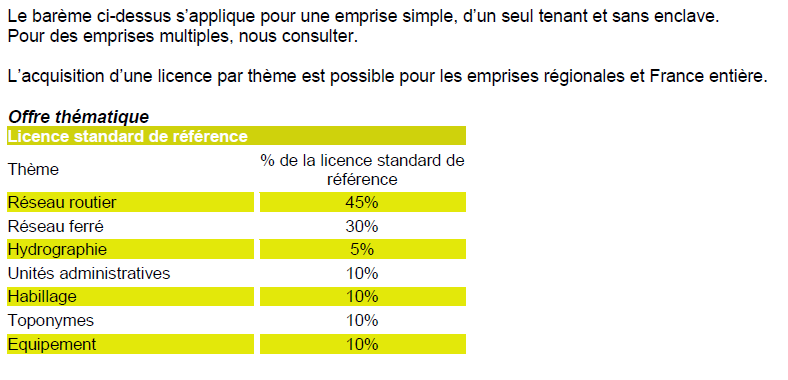

En page 17 du catalogue des prix on peut lire :
Recalculons donc les tarifs par thèmes :
Thème « Réseau routier » : 3 735 € * 0.45 = 1 680.75 €
Thème « Habillage » : 3 735 * 0.1 = 373.50 €
Thème « Equipement » : 3 735 € * 0.1 = 373.50 €
Ce qui fait un total pour la BD CARTO® de 2 427.75 € HT.
Recherchons maintenant les taux de TVA appliqués à ces deux base de données.

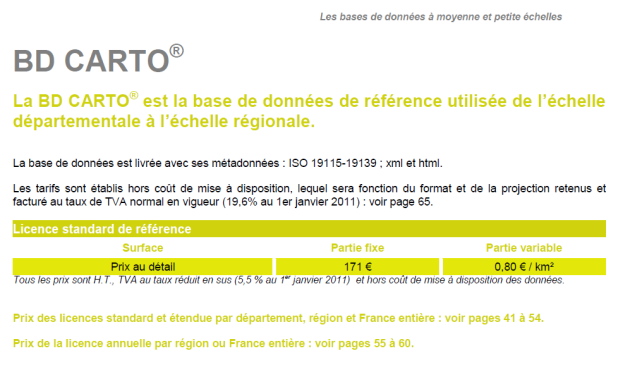

En page 17 (BD CARTO®) du catalogue des tarifs on peut lire :
En page 18 (BD ALTI®) du catalogue des tarifs on peut lire :
On en déduit les tarifs TTC suivants :
BD CARTO® : 2 427.75 € * 1.055 = 2 561.28 €
BD ALTI® : 1 245 € * 1.055 = 1 313.47 €
Ce qui fait un total de 3 874.75 € TTC.
Ce tarif est inférieur à notre budget (10 000 €).
La réponse à la question est donc OUI.
