Accès au référentiel français de l'information géographique via IGNHiérarchie de section : Exercice référence n°2 > Solutions détailléesSolutions détaillées
Question 1
Ecrire « IGN » dans le moteur de recherche Google.
Cliquer sur le lien IGN.FR - Portail
Vous accédez ainsi au portail Internet de l'IGN, dont l'adresse est : http://www.ign.fr/
Cliquer ensuite sur l'onglet « Espace Professionnel »
Vous accédez ainsi au portail d'information sur les données IGN à destination des professionnels, dont l'adresse est : http://professionnels.ign.fr/index.do
Avant d'accéder à l'espace de Téléchargement vous devez identifier le caractère de votre mission.
Il est dit dans l'énoncé que c'est votre bureau d'étude qui acquiert les données géographiques nécessaires, et non la commune; votre mission ne s'inscrit donc pas dans le cadre d'un service public, ni dans celui de la Recherche ou l'Enseignement, mais dans un autre cadre (privé).

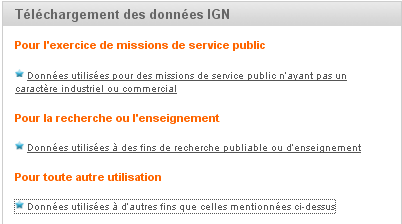

Dans le cadre « téléchargement des données IGN », vous devez donc cliquer sur le lien «Données utilisées à d'autres fins que celles mentionnées ci-dessus ».
Vous accédez à la page suivante.
Il vous faut maintenant vos identifier avec vos codes utilisateurs :
Utilisateur : UVED
Mot de passe : motdepasse
Vous devriez procéder vous-même à votre inscription afin de recevoir ces codes. Ici les codes sont fournis pour gagner du temps car il faut compter 48 heures avant de les obtenir (par courrier électronique).
Après avoir saisi vos codes vous accédez à la page de téléchargement des données IGN (non service public) : https://professionnels.ign.fr/23/telechargements/pour-toute-autre-utilisation.htm
Noter que le nom de l'utilisateur apparaît alors dans le bandeau gauche (espace grisé).
Si vous ne quittez pas le site, vous resterez alors connecté sous ce nom.
Ils doivent être :
A une distance minimale du bâti des parcelles cadastrales.
Sur des surface dont la pente ne dépasse pas un certain seuil.
Sur des terrains non meubles.
A une distance minimale des lieux aménagés pour une activité culturelle, touristique ou de loisirs.
A une distance minimale de monuments classés dont les adresses sont stockées dans un fichier Excel.
Recherche dans votre territoire (communal)
Logiciel SIG utilisé : Mapinfo
Projection utilisée : la plus précise possible
Budget : 1000 €
Utilisateur « UVED », mot de passe « motdepasse »
Question 2
Votre territoire est une commune, l'emprise de vos données sera donc communale, l'échelle des données requises sera donc grande, c'est-à-dire du 1:5 000 au 1:50 000.
Les fonctionnalités utilisées SIG mobilisées seront essentiellement des requêtes : pour y répondre au mieux, les données utilisées devront être, lorsque ce sera possible, de type vectoriel/vecteur.
Pour répondre au critère 1, la thématique requise est celle des parcelles cadastrales.
Pour répondre au critère 2, la thématique requise est celle de l'altimétrie.
Pour répondre au critère 3, la thématique requise est celle des natures de sols.
Pour répondre au critère 4 , la thématique requise est celle des activité culturelle, touristique ou de loisirs.
Pour répondre au critère 5 , la thématique requise est celle des monuments classés.
Pour accéder aux informations sur les données IGN, cliquez sur le lien « Espace Professionnel » de la page d'accueil du portail IGN.
Critère 1
Vous accédez à la page suivante.
Cliquer sur le lien « Découvrir la gamme IGN en ligne »
Vous accédez à la page suivante.
Cliquer sur le lien « La gamme des données ».
Vous pouvez aussi accéder à la gamme des données :
Avec le lien « Données » situé dans le bandeau gauche
Avec le lien « Données » du menu « Gamme IGN » situé dans le bandeau supérieur
Vous accédez à la page suivante.
D'après votre analyse préalable, vous recherchez une base de données vectorielle à grande échelle.
Cliquer donc sur le lien « BD PARCELLAIRE® » du bloc de données « les bases de données topographiques et foncières ».
Vous accédez à la page suivante.
Pour connaître le contenu de la BD PARCELLAIRE®, cliquer sur le lien « Descriptif de contenu » dans le bloc « Documentation » .
En page 19, vous allez trouver la classe d'objets « Bâtiment» et les informations s'y référant.
Noter qu'il s'agit d'objets de géométrie surfacique.
Remarquez en page 4 du Descriptif technique que la BD Parcellaire se présente sous 2 formes : raster (PCI Image) ou vecteur (PCI vecteur).
En cliquant sur le lien « Type de processus de la BD PARCELLAIRE® », de l'onglet "Documentation", on peut connaître les zones où de la BD PARCELLAIRE est de type Raster ou Vecteur.
Vous arrivez alors à cette page.
On remarque que dans l'Hérault la BD PARCELLAIRE® est majoritairement de type Vecteur, mais aussi de type Raster.
Il faudrait une carte des communes pour connaître son état sur LUNEL.
Critère 2
Retourner sur la page « Gamme des données » (lien « Données »).
Vous accédez à la page suivante.
Pour rechercher l'altimétrie, cliquer sur le lien « BD ALTI® » du bloc de données « les données 3D spécifiques ».
Vous accédez à la page suivante.
Lire les caractéristiques techniques :
La BD ALTI est disponible sous forme de Modèles Numériques de Terrain (MNT).
Compte tenu de votre échelle de travail (grande), la donnée qui vous convient est un MNT au pas de 25m.
Critère 3
Les données correspondant au critère 3 (terrains non meubles) sont des données thématiques (géologiques) et non des données de référence.
Elles ne trouvent donc pas parmi les données diffusés sur le site de l'IGN.
Critère 4
Les lieux aménagés pour une activité culturelle, touristique ou de loisirs, se trouvent dans la BD TOPO®.
Retourner donc sur la page « Gamme de données » (lien « Données ») et cliquer sur le lien « BD TOPO® (RGE) » du bloc « Bases de données topographiques et foncières ».
Pour connaître le contenu de la BD TOPO®, cliquer sur l'onglet « Documentation », puis sur le lien « Descriptif de contenu ».
En page 129 du descriptif technique de la BD TOPO®, vous pouvez trouver le thème « Zone d'activités »
Puis en page 134 la classe d'objets « PAI_CULTURE_LOISIRS » et les informations s'y référant.
Noter qu'il s'agit d'objets de géométrie ponctuelle.
Critère 5
Les monuments classés ne sont pas à rechercher dans une Base de données; on nous dit que leur adresses sont stockées dans un fichier Excel.
Pour intégrer ces adresses dans le logiciel SIG (Mapinfo), il faut effectuer un « géocodage à l'adresse ».
Il faut donc rechercher la Base de données IGN qui permet de faire ce géocodage : il s'agit de la BD « POINT ADRESSE® ».
Retourner donc sur la page « Gamme des données» (lien « Données ») et cliquer sur le lien « POINT ADRESSE® » du bloc « Bases de données topographiques et foncières ».
Vous accédez à la page suivante.
Pour connaître le contenu de POINT ADRESSE®, cliquer sur le lien « Descriptif de contenu » dans le bloc « Documentation » situé en base de la page.
Il n'existe qu'une seule classe d'objets dans la BD POINT ADRESSE® : la classe « ADRESSE », dont les caractéristiques se trouvent en page 13 du descriptif technique.
Noter qu'il s'agit d'objets de géométrie ponctuelle.
Les étapes précédentes vous permettent de remplir le tableau suivant :
n° du critère | intervalle d'échelle | raster/vecteur | nom de la donnée (thème) | classes d'objets utilisés (géométrie) |
1 | 1:5 000 au 1:50 000 | Raster ou vecteur (dépend de la zone géographique) | BD Parcellaire ® | Classe « Bâtiment » (géométrie surfacique) |
2 | 1:5 000 au 1:50 000 | Raster | BD ALTI® | MNT pas de 25m |
3 | - | - | Aucun | - |
4 | 1:5 000 au 1:50 000 | Vecteur | BD TOPO ® (thème « Zone d'activité ») | Classe « PAI_culture_loisirs » (géométrie ponctuelle) |
5 | 1:5 000 au 1:50 000 | Vecteur | POINT ADRESSE ® | Classe « Adresse » (géométrie ponctuelle) |
Question 3
L'emprise optimale est la Commune de Lunel (si elle est disponible).
Le logiciel SIG utilisé étant Mapinfo, le format requis est MIF/MID, pour les données vectorielles.
La projection Lambert 93 est plus précise que le Lambert 2 étendu, c'est donc celle que nous choisirons.
Pour savoir si les données sont disponibles en téléchargement et préciser certains paramètres, aller sur la page d'accès au téléchargement.
Pour vous rendre à l'espace téléchargement, 2 cas possibles:
si vous avez déjà saisi vos codes utilisateurs et que vous n'avez pas quitté le site, vous êtes déjà connecté et avez accès directement à l'espace téléchargement.
si vous n'avez pas déjà saisi vos codes utilisateurs et que vous avez quitté le site, reportez vous à la question 1 (transparents 19 à 21) pour prendre connaissance de la procédure d'accès à l'espace téléchargement.
Que vous soyez dans le cas 1 ou le cas 2, il vous faut pour accéder à l'espace téléchargement cliquer sur le lien « Pour toute autre utilisation » du menu « Téléchargement » situé dans le bandeau supérieur horizontal (cf. explication en question 1).
Que vous soyez dans le cas 1 ou le cas 2, vous finissez par accéder à cette page.
Cliquer alors sur la case « Sélectionner des données » pour prendre connaissance des données disponibles en téléchargement.
Vous accédez à la page suivante.
Notez l'URL, vous changez alors de site Internet! (vous êtes maintenant sur la Geoportail de l'IGN).
Cliquez sur le lien « J'y vais ».
Vous accédez à la page suivante.
Vous recherchez une commune en France Métropolitaine.
Saisir le nom de la commune : Lunel, et confirmer en sélectionnant la première ligne : LUNEL [34 – HERAULT]
BD PARCELLAIRE®
Consulter la liste des données disponibles.
Constater que « BD PARCELLAIRE® », « BD TOPO ® » et « BD ALTI ®» sont disponibles, mais non « POINT ADRESSE® ».
Sélectionner « BD PARCELLAIRE® » dans la liste déroulante.
Sélectionner le département « HERAULT » dans la liste déroulante.
Puis la projection : « LAMBERT 93 ».
Cliquer sur le bouton «
Définir l'emprise».
Vous accédez à la page suivante.
Remarquez que la fenêtre est automatiquement centrée sur LUNEL.
Cliquer sur l'icône « Sélection par un simple clic ».
Cliquer dans la carte au centre de LUNEL.
Les dalles recouvrant l'emprise de la commune apparaissent en rouge.
Cliquer sur le bouton
Valider.
Une fenêtre indiquant l'ensemble des fichiers sélectionnés apparaît.
Remarquez que vous avez sélectionné 41 dalles de 1km² soit 41 km².
Remarquer que la BD PARCELLAIRE® est disponible uniquement au format Raster sur LUNEL (puisque ce format a été proposé par défaut).
Noter que les dalles sont au format TIFF,
Et que la projection est bien Lambert 93.
Cliquer sur le bouton
Valider la sélectionau bas de la fenêtre.Votre « panier » s'affiche.
Noter que pour passer commande, vous allez être redirigé vers l'espace téléchargement de ign.fr.
Vous en savez assez sur la BD PARCELLAIRE® pour répondre à la question 3.
BD TOPO®
Retourner sur la page du choix du lieu, donnée et mode de livraison.
Sélectionner de nouveau la commune de LUNEL, en confirmant LUNEL [34 – HERAULT].
Dans la liste des données disponibles en ligne, sélectionner « BD TOPO® ».
Consulter la liste des thèmes disponibles.
Rappel : vous avez besoin du thèmes « Zones d'activités ».
Remarquer que « Zones d'activités » est disponible.
Sélectionner le thème « Zones et points d'activités » dans la liste déroulante.
Puis la projection : « LAMBERT 93 ».
Cliquer sur le bouton « Définir l'emprise ».
Un message apparaît : « produit indisponible ».
Vous ne pouvez pas commander ce produit sur le site de téléchargement !
BD ALTI®
Sélectionner « Mnt BD ALTI® » dans la liste déroulante.
Remarquer que le seul le MNT de pas 50m est disponible, mais non le MNT de pas 25m.
Les étapes précédentes vous permettent de remplir le tableau suivant :
nom de la donnée | emprise | format numérique | projection | téléchargement |
BD Parcellaire ® | 41 dalles de 1km2 couvrant la commune de Lunel (Hérault) | Commune de Lunel (environ 40 km²) | Lambert 93 | Oui |
BD ALTI® | Commune de Lunel (environ 40 km²) | ASC-XYZ | Lambert 93 | Non |
BD TOPO ® (thème « Zone d'activité ») | Commune de Lunel (environ 40 km²) | MIF/MID | Lambert 93 | Oui mais "donnée indisponible" |
POINT ADRESSE ® | Commune de Lunel (environ 40 km²) | MIF/MID | Lambert 93 | Non |
Question 4
Pour connaître les prix des données BD PARCELLAIRE®, BD TOPO® , BD ALTI® et POINT ADRESSE®, , il faut consulter les tarifs disponibles dans les fiches données de la page « Gamme de données » (cf. explication en question 1) du site d'information aux professionnels.
BD PARCELLAIRE ®
Cliquer sur le lien «BD PARCELLAIRE ®» pour accéder aux tarifs de la BD PARCELLAIRE®.
Sur la page dédiée à la BD PARCELLAIRE®, cliquer sur le lien « tarifs » situé dans le bloc « Documentation».
Vous accédez au catalogue des « tarifs & licences 2011 », que l'on peut consulter en ligne au format PDF.
Un plug-in d'installation Adobe-Reader est disponible si le logiciel n'est pas installé sur votre machine.
Consulter le catalogue.
En page 11 se trouvent les tarifs de la BD PARCELLAIRE®.
Qu'elle soit Vecteur ou Image, le tarif de la BD PARCELLAIRE® se décompose de la façon suivante :
Nous avons déjà vu que la couverture de la commune de LUNEL est de 41 km².
Le montant comporte une partie fixe (166€) et une partie variable correspondant à 7,60 €*41 km².
Ce qui fait un total de 166 + 7,60*41 = 477.6 € (HT)
BD TOPO®
Retourner à la page « Gamme des données» (lien « Données ») et sélectionner «BD TOPO® (RGE)».
Sur la page dédiée à la BD TOPO® , cliquer sur le lien « tarifs » situé dans l'onglet « Documentation ».
Vous accédez au catalogue des « tarifs & licences 2011 », que l'on peut consulter en ligne au format PDF.
Consulter le catalogue.
En page 6 se trouvent les tarifs de la BD TOPO®.
le tarif de la BD TOPO® se décompose de la façon suivante :
Nous avons déjà vu que la couverture de la commune de LUNEL est de 41 km².
Le montant comporte une partie fixe (171€) et une partie variable correspondant à 21,60 €*41 km², pour tous les thèmes.
Vous n'avez besoin que du thèmes « Zones et points d'activités ».
Recalculons donc les tarifs selon l'offre thématique décrite dans le catalogue :
Thème « Zones et points d'activités » : 171€ + 0.10*21.6€*41 km² = 259.56€ HT
Ce qui fait un total pour la BD TOPO® de 259.56€ (HT).
BD ALTI®
Retourner à la page « Gamme des données» (lien « Données ») et sélectionner « BD ALTI®».
Sur la page dédiée à la BD ALTI® , cliquer sur le lien « tarifs » situé dans l'onglet « Documentation ».
Vous accédez au catalogue des « tarifs & licences 2011 », que l'on peut consulter en ligne au format PDF.
Consulter le catalogue.
En page 19 se trouvent les tarifs de la BD ALTI®.
Le tarif de la BD ALTI ® 25m se décompose de la façon suivante :
Le montant comporte une partie fixe (17€) et une partie variable correspondant à 2,40 €*41 km².
Nous avons déjà vu que la couverture de la commune de LUNEL est de 41 km².
Ce qui fait un total de 17 + 2,40*41 = 115.40 € (HT)
POINT ADRESSE®
Retourner à la page « Gamme des données» (lien « Données ») et sélectionner « POINT ADRESSE®».
Sur la page dédiée à la BD ALTI® , cliquer sur le lien « tarifs » situé dans l'onglet « Documentation ».
Vous accédez au catalogue des « tarifs & licences 2011 », que l'on peut consulter en ligne au format PDF.
Consulter le catalogue.
En page 11 se trouvent les tarifs de la BD POINT ADRESSE®.
le tarif de POINT ADRESSE® se décompose de la façon suivante :
Le montant comporte une partie fixe (171€) et une partie variable correspondant à 1,08 €*41 km².
Ce qui fait un total de 171 + 1,08*41 = 215.28 € (HT).
Les taux de TVA
Recherchons maintenant les taux de TVA appliqués à ces données.
En page 11 (BD PARCELLAIRE®) du catalogue des tarifs on peut lire : 5.5%
En page 6 (BD TOPO®) du catalogue des tarifs on peut lire : 5.5%
En page 19 (BD ALTI®) du catalogue des tarifs on peut lire : 5.5%
En page 11 (POINT ADRESSE®) du catalogue des tarifs on peut lire : 5.5%
BD PARCELLAIRE® : 477.6 € HT (TVA 5.5%)
BD TOPO® thème » Zone d'activité » : 259.56 € HT (TVA 5.5%)
BD ALTI® de pas 25m : 115.40 € HT (TVA 5.5%)
POINT ADRESSE® : 215.28 € HT (TVA 5.5%)
Montant total HT : 1 067.84 € HT
Montant total TTC : 1 067.84 € * 1.055 = 1 126.57 € TTC
Ce tarif est supérieur à notre budget (1 000 €).
La réponse à la question est donc NON.
